Автоматизація машини для лущення зерна і бобових.
Компанія ТОВ "Елтех Україна" надає послуги з автоматизації!
Зерно подається в бункер тимчасового зберігання. З цього бункера зерно подається шнеком в лущильний механізм. Навантаження на механізмі залежить від кількості зерна, яке подає шнек, тому швидкістю шнека керує перетворювач частоти Hitachi WJ200-022HF.
Ефективність і якість лущення зерна залежить від швидкості двигуна лущильного механізму, яким керує перетворювач частоти Hitachi WJ200-110HF.

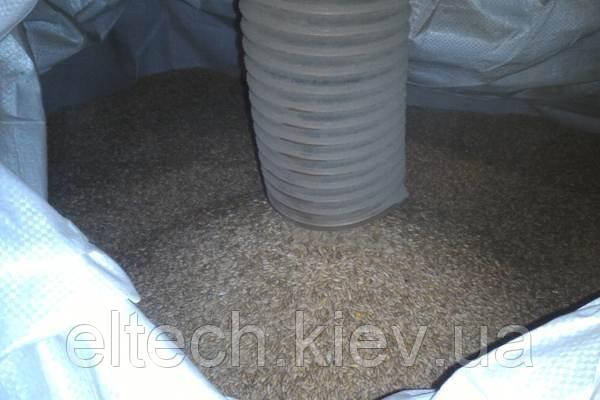

Після лущильного механізму зерно потрапляє на вібростіл для сортування та відділення облущеного зерна від необлущеного. Ефективність і швидкість сортування залежить від швидкості коливань вібростолу, тому його двигуном керує перетворювач частоти Hitachi WJ200-007HF. Облущенное зерно висипається у вихідний бункер і подається в бігбег. Необлущене зерно повертається і знову подається шнеком в лущильний механізм разом з іншим необлущеним зерном.
Процесом роботи керує контролер Hitachi MV-D20DR з платою розширення OBV-485A. Індикація режимів роботи і введення налаштувань здійснюється на панелі оператора Hitachi EH-TP507.
Алгоритм роботи передбачає ручне введення на кращі показники ефективності і шіидкості з наступним перемиканням в автоматичний режим. В автоматичному режимі швидкість шнека змінюється автоматично в залежності від навантаження на двигуні лущильного механізму, інші двигуни працюють на фіксованій швидкості, яку налаштував оператор.
Обладнання, яке використовувалося в процесі автоматизації системи керування:
- Перетворювач частоти Hitachi WJ200-007HFE, 0.75 кВт, 380В.
- Перетворювач частоти Hitachi WJ200-022HFE, 2.2 кВт, 380В.
- Перетворювач частоти Hitachi WJ200-110HFE, 11кВт, 380В.
- Контролер Hitachi MV-D20DR.
- Панель оператора Hitachi EH-TP507.
