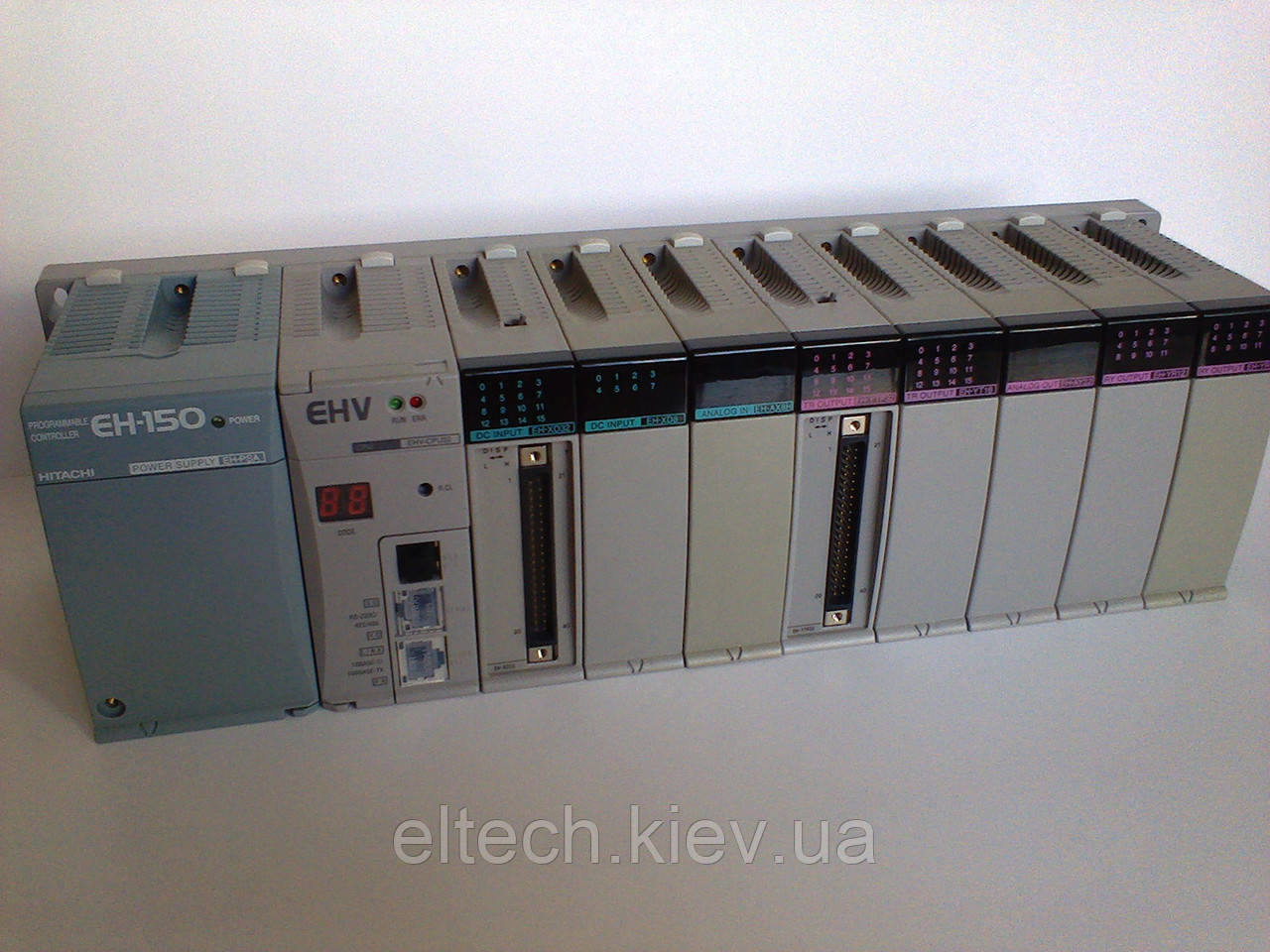

Процесор EH-CPU516

Процесор EH-CPU516

  • Під замовлення
  • Оптом і в роздріб
clockВідправка з 13 листопада 2024

Ціну уточнюйте

+380 (67) 498-16-48
Viber

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю
Процесор EH-CPU516Процесор EH-CPU516
Ціну уточнюйте
Під замовлення
+380 (67) 498-16-48
Viber
Опис
Інформація для замовлення

Якісні і надійні, компактні і універсальні програмовані контролери Hitachi. Високошвидкісні, прогресивні контролери з широкими можливостями для автоматизації швидкісних складних завдань.

max 33 модулі вх/вих, 16k FLASH, RS-232 + RS-485, годинник реального часу, функція модему, можливість розширення кількості модулів, можливість підключення карт пам'яті, 1 мкс/цикл.

Особливі характеристики:

  • 32-бітний RISC процесор;
  • До 4224 входів / виходів;
  • Найвища швидкість, виконання бінарної інструкції за 20 нано секунд;
  • Великий обсяг пам'яті програм - до 128к кроків;
  • Великий обсяг пам'яті для коментарів - до 1 Мбайт;
  • Вбудовані порти Ethernet 10/100, USB і RS-232C/RS-422/RS-485;
  • 7 сегментний LED дисплей для помилок;
  • Великий набір стандартних функцій;
  • Можливість змінювати програму на ходу;
  • Напруга живлення 24VDC або 100-240VAC.


Процесорні модулі



EHV-CPU128

EHV-CPU64

EHV-CPU32

EHV-CPU16

Специфікація роботи

Пам'ять програм

128к кроків

64к кроків

32к кроків

16к кроків

Процесор

32-розрядні RISC процесор / високошвидкісний процесор

Метод роботи

збережена програма циклічним методом

Швидкість роботи

Основні команди

вхід 20нс, вихід 40нс

Складові команди

60ns

Обчислення

Основні команди

54 типу

Арифметичні команди / додатки

160 типів

Робота з входами і виходами

Зовнішні входи/ виходи

Метод роботи

оновлення

Зовнішні вх/вих (модулі 64вх/вих)

4224 точки макс.

3520 точок макс.

2112 точок макс.

Макс. кількість модулів

66 модулів

55 модулів

33 модуля

Розширення

5 осн. плат

4 осн. плати

2 основних плати

Віддалені входи / виходи

1024точки х 4 станції Master

Біти ( R )

1984 точки

Слова (WR)

61440 слів

Слова (WN)

131072

32768 слів

Біти / слва відкриті (M / WM)

524288 точок, 32768 слів

Спациальные внетренние виходи

2112 пікселів, 4096 слів

CPU LINK

16384 точки, 1024 слова х 8 розділів

Таймери та лічильники

Кількість

2560 пікселів (таймерів 2560 / лічильників 512)

Таймер, значення

Від 0 до 65535, база: 1мс, 10мс, 100мс, 1с

Лічильник, значення

1 - 65535

Визначення краю

DIF 512 точок + DFN 512 точок, COIL вгору 1024, вниз 1024,
ФУНК. БЛОК вгору 1024, вниз 1024

Пам'ять коментарів

1МБ

512КБ

Комунікаційні порти

Послідовний порт

RS-232C / RS-422 / RS-485

Ethernet порт

1 порт 10BASE-T / 100BASE-TX (периферійне обладнання, мережа)

USB порт

1 порт V2.0 12МБ/з (периферійне обладнання)

Периферійне обладнання

Програмний метод

Ladder

Периферійні пристрої

Програмне забезпечення Control Editor.
Ladder Editor не підтримується. PRN файли можуть бути перетворені.

Додаткові функції

Функція частов, функція модему

так

Експлуатаційні функції

Самодіагностика

Помилки контролера (7 сігментний дисплей): помилка мікроконтролера, помилка сторожового таймера, помилка пам'яті, помилка програми, системна ROM/RAM помилка, відображення часу скана, відображення розряду батареї, та інші







Всі модулі

Модель

Опис

EHV-CPU128

Процесорний модуль, 128k кроків, RS-232 + USB + Ethernet, 20 нс/цикл

EHV-CPU64

Процесорний модуль, 64k кроків, RS-232 + USB + Ethernet, 20 нс/цикл

EHV-CPU32

Процесорний модуль, 32k кроків, RS-232 + USB + Ethernet, 20 нс/цикл

EHV-CPU16

Процесорний модуль, 16k кроків, RS-232 + USB + Ethernet, 20 нс/цикл

EH-PSA

Модуль блоку живлення IN-AC 100~240V; OUT, DC 5V, 3.8 A; OUT DC 24V, 0.4 A

EH-PSD

Модуль блоку живлення IN-DC 24V / OUT, DC 5V, 4A

EH-BS3A

Плата основна – кількість модулів вх/вих – 3 I/O з можливістю розширення

EH-BS5A

Плата основна – кількість модулів вх/вих – 5 I/O з можливістю розширення

EH-BS8A

Плата основна – кількість модулів вх/вих – 8 I/O з можливістю розширення

EH-BS11A

Плата основна – кількість модулів вх/вих – 11 I/O з можливістю розширення

EH-XD8

Вхідний Модуль (DC 24 V), 8 вх., загальний +/-, оптопара, LED-дисплей, зйомна клемний блок

EH-XD16

Вхідний Модуль (DC 24 V), 16 вх. загальний +/-, оптопара, LED-дисплей, зйомна клемний блок

EH-XDL16

Вхідний Модуль (DC 24 V), 16 вх. загальний +/-, оптопара, LED-дисплей, пружинний термінал

EH-XD32

Вхідний Модуль (DC 24 V), 32 вх. загальний +/-, оптопара, LED-дисплей, тип роз'ємний

EH-XD32E

Вхідний Модуль (DC 24 V), 32 вх. загальний +/-, оптопара, LED-дисплей, європейський разьем

EH-XDL32E

Вхідний Модуль (DC 24 V), 32 вх. загальний +/-, оптопара, LED-дисплей, пружинний термінал

EH-XD64

Вхідний Модуль (DC 24 V), 64 вх. загальний +/-, оптопара, LED-дисплей, роз'ємний (2х) тип

EH-XA16

Вхідний Модуль (AC 85~132 V), 16 вх. оптопара, LED-дисплей, зйомна клемний блок

EH-XAH16

Вхідний Модуль (AC 170~264 V), 16 вх., оптопара, LED-дисплей, зйомна клемний блок

EH-YT8

Модуль вихідний (DC 12/24V), 8вых. (транзистор), загальний (-), 0,5 А, LED індикація, знімний клемний блок

EH-YTP8

Модуль вихідний (DC 12/24V), 8вых. (транзистор), загальний (+), 0,5 А, LED індикація, знімний клемний блок

EH-YR8B

Модуль вихідний (AC 100~240V/ DC 24 V), 8вых. (реле), 2А, LED індикація, знімний клемний блок, зовнішнє живлення реле не вимагається

EH-YR12

Модуль вихідний (AC 100~240V/ DC 24 V), 12вых. (реле), 2А, оптопара, LED індикація, знімний клемний блок

EH-YR16

Модуль вихідний (AC 100~240V/ DC 24 V), 16вых. (реле), 2А, LED індикація, знімний клемний блок, зовнішнє живлення реле не вимагається

EH-YT16

Модуль вихідний (DC 12/24V), 16вых. (транзистор), полярність - загальний (-), 0,5 А, LED індикація, знімний клемний блок

EH-YTP16

Модуль вихідний (DC 12/24V), 16вых. (транзистор), полярність - загальний (+), 0,5 А, LED індикація, знімний клемний блок

EH-YTP16S

Модуль вихідний (DC 12/24V), 16вых. (транзистор), полярність - загальний (+), 0,8 A, знімний клемний блок, захист від КЗ

EH-YT32

Модуль вихідний (DC 12/24V), 32вых. (транзистор), полярність - загальний (-), 0,2 А, LED індикація, роз'ємний тип

EH-YTP32

Модуль вихідний (DC 12/24V), 32вых. (транзистор), полярність - загальний (+), 0,2 А, LED індикація, роз'ємний тип

EH-YT32E

Модуль вихідний (DC 12/24V), 32вых. (транзистор), полярність - загальний (-), 0,2 А, LED індикація, європейський тип роз'єму

EH-YTP32E

Модуль вихідний (DC 12/24V), 32вых. (транзистор), полярність - загальний (+), 0,2 А, LED індикація, європейський тип роз'єму

EH-YT64

Модуль вихідний (DC 12/24V), 64вых. (транзистор), полярність - загальний (-), 0,1 А, LED індикація, роз'ємний (2х) тип

EH-YTP64

Модуль вихідний (DC 12/24V), 64вых. (транзистор), полярність - загальний (+), 0,1 А, LED індикація, роз'ємний (2х) тип

EH-YS4

Модуль вихідний (AC 100~240V) 0,5 А, 4вых. (тиристор), LED індикація, знімний клемний блок, оптопара

EH-YS16

Модуль вихідний (AC 100~240V) 0,3 А, 16вых. (тиристор), LED індикація, знімний клемний блок, оптопара

EH-AX44

Аналоговий вхідний модуль (4~20mA - 4 канали + 0~10V - 4канала), розрядність 12 біт

EH-AX8V

Аналоговий вхідний модуль (8 каналів 0 - 10V), розрядність 12 біт

EH-AX8H

Аналоговий вхідний модуль (8 каналів -10 - 10V), розрядність 12 біт

EH-AX8I

Аналоговий вхідний модуль (8 каналів 4 - 20mA), розрядність 12 біт

EH-AX8IO

Аналоговий вхідний модуль (8 каналів 0 - 22mA), розрядність 12 біт

EH-AXH8M

Аналоговий вхідний модуль (8 каналів 0 - 10V, -10 - 10V або 0 - 22, 4 - 22mA), розрядність 14 біт

EH-PT4

Аналоговий вхідний модуль для датчика PT100/1000, 4 канали

EH-TC8

Аналоговий вхідний модуль (8 каналів термопара)

EH-AY22

Аналоговий вихідний модуль 4~20mA - 2канала і 0~10V - 2 каналу, розрядність 12 біт

EH-AY4V

Аналоговый модуль выходной ( 0~10V), 4 канала, разрядность 12 бит

EH-AY4H

Аналоговый модуль выходной (-10V - 10V), 4 канала, разрядность 12 бит

EH-AY2H

Аналоговый модуль выходной (–10V - 10V), 2 канала, разрядность 12 бит

EH-AY4I

Аналоговый модуль выходной ( 4-20mA), 4 каналa, разрядность 12 бит

EH-AYH8M

Аналоговый модуль выходной ( 0-10V, 0-22mA, 4-22mA), 8 каналa, разрядность 12 бит

EH-IOCH2

Модуль для расширения вх/вых

EH-DUM

Модуль пустой (заглушка)

EH-CU

Модуль счётчикa, 32 битный, 2 канала, max. 100kHz

EH-CUE

Модуль счётчикa, 32 битный, 1 канал, max. 100kHz

EH-POS

Модуль позиционирования, 1-осный, max 400kHz

EH-POS4

Модуль позиционирования, 4-осный, max 400kHz

EH-LNK

Модуль связи с CPU, на основе коаксиального кабеля

EH-OLNK

Модуль связи с CPU, на основе оптического кабеля

EH-ETH

Модуль ETHERNET (TCP/IP/UDP/IP), 10Mbps, max 10 connections

EH-SIO

Модуль коммуникации (RS-232C/422/485) Hi-протокол, MODBUS

EH-RMD

Модуль DEVICE-NET MASTER для удаленных вх./вых., 1024 точки на модуль MASTER или 63 станции SLAVE на модуль MASTER

EH-IOCD

Модуль DEVICE-NET SLAVE контроллер для вх./вых.

EH-RMP

Модуль PROFIBUS DP MASTER для віддалених вх./вих, 1024 точки на модуль MASTER або 124 станції SLAVE на модуль MASTER

EH-IOCP

Модуль PROFIBUS DP SLAVE контролер для вх./вих.

LIBAT-H

Батарея літієва для CPU

та інші
