Автоматична система керування насосом

з перетворювачем частоти Hitachi:

"Водопостачання з інтелектом".

Призначення

Шафа системи автоматичного керування насосом з перетворювачем частоти Hitachi (далі ШСАКН) призначена для керування трифазним занурювальним або поверхневим водяним насосом 0,4кВт - 400кВт на станції першого, другого або третього підйомів.

Комплект поставки

В комплект поставки входять компоненти:

1. Шафа системи автоматичного керування насосом (ШСАКН) з перетворювачем частоти WL200-150HF - 1шт,

2. Монтажний комплект з 4 петлями - 1шт,

3. Датчик тиску 0-10бар з вихідним сигналом 4-20мА, різьба 1/2'' - 1шт,

4. Паспорт - керівництво з монтажу і експлуатації - 1шт,

5. Упаковка - 1шт.

Конструкція

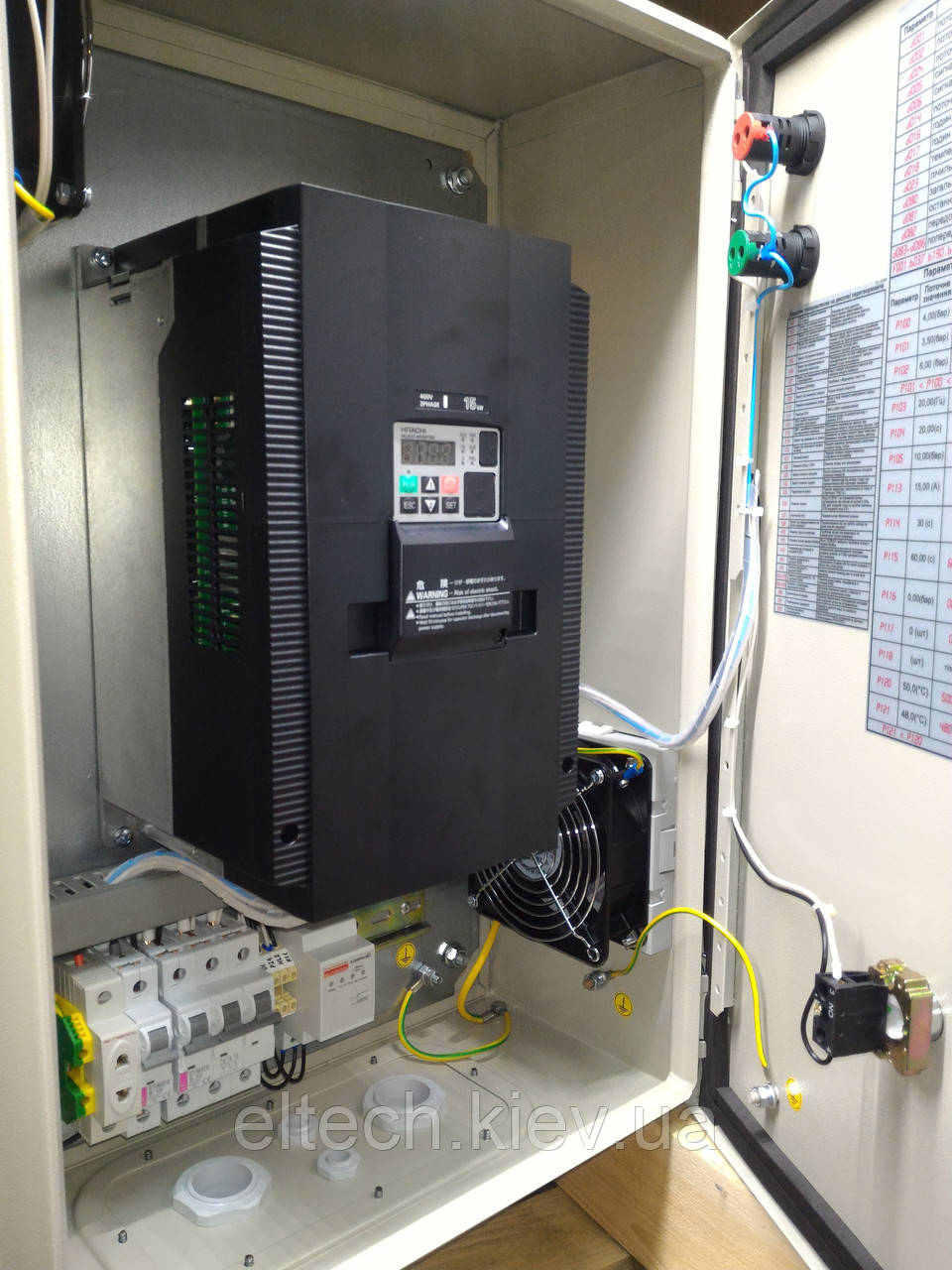

ШСАКН виконана у вигляді металевої шафи навісного виконання. Всередині шафи на металевій монтажній панелі зібрані електричні складові, модулі та блоки згідно з електричною схемою.

Доступ для підключення здійснюється через двері на передній частині ШСАКН.

Монтажне виконання ШСАКН настінне та здійснюється з використанням монтажних петель.

ШСАКН поставляється повністю зібраною, запрограмованою, перевіреною та готовою до роботи з початковими налаштуваннями.

Зберігання та транспортування

Зберігати ШСАКН необхідно в упаковці в приміщенні, що захищатиме від атмосферних впливів та опадів, агресивних, корозійних або отруйних речовин та їх випаровувань, пилу, прямих сонячних променів, з відносною вологістю не вище 80% з температурою від -20°С до +50°С без добових коливань температури та без конденсату.

Транспортування має здійснюватись в упаковці будь-яким видом транспорту з урахуванням захисту від атмосферних впливів та опадів, агресивних, корозійних або отруйних речовин та їх випаровувань, пилу, прямих сонячних променів, з відносною вологістю не вище 80% з температурою від -20°С до +50°С без добових коливань температури та без конденсату при висоті до 1000м над рівнем моря.

Після транспортування при температурі нижче 0°С необхідно витримати в нормальних умовах не менше 6 годин.

Монтаж

Монтаж, підключення до електромережі та електродвигуна, програмування, перевірку та запуск ШСАКН виконується за рахунок замовника особами, які мають відповідну кваліфікацію та право на здійснення цих робіт.

Перед монтажем необхідно перевірити відповідність напруги живлення та потужності електродвигуна технічним характеристикам ШСАКН, що зазначені в паспорті.

Встановлення на місце експлуатації здійснюється шляхом навішування та фіксації шафи на стіну за попередньо під'єднані до шафи петлі. Здійснити під'єднання зовнішнього болта до контуру заземлення. Здійснити введення в шафу та підключення проводів живлення, проводів двигуна та проводів датчика тиску згідно електричної схеми. Перевірити та затягнути всі електричні клеми. Перевірити правильність послідовності фаз за показниками реле контролю фаз (якщо передбачено в електричній схемі).
