Автоматизация гвоздезабивного станка СТОРТИ

Компания ООО "Элтех Украина" предоставляет услуги по автоматизации!

Гвоздезабивной станок – это станок для сборки из соответствующего размера заготовок и сбивания гвоздями элементов паллеты из которых затем на этом же станке сбиваются целые паллеты (поддоны). Станок содержит множество контролирующих и подвижных исполнительных механизмов: датчики и концевики, энкодер, электродвигатели, пневмоклапаны и пневмоцилиндры, датчики температуры, контроллер, преобразователь частоты, панель оператора и другое. Автоматизация этого станка позволяет согласовать работу всех механизмов, увеличить скорость изготовления паллет, повысить стабильность и точность параметров, уменьшить количество брака, увеличивает удобство и безопасность эксплуатации.

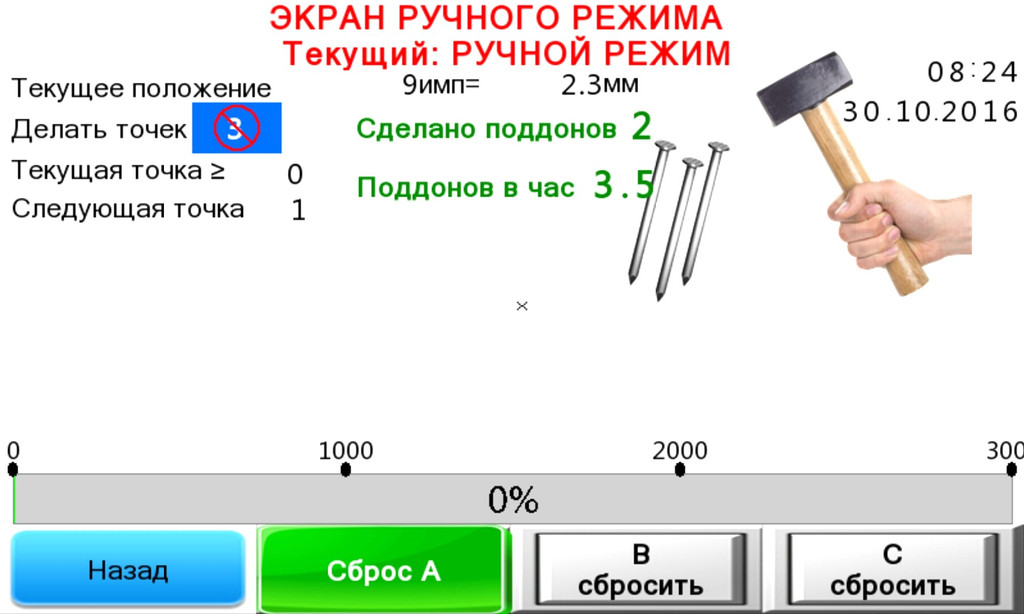

Станок имеет следующие подвижные элементы: сборочный стол, балка, ящики с гвоздями. Передвижение стола и точные места остановки обеспечивает мотор с преобразователем частоты под управлением контроллера и энкодера. Энкодер сообщает контроллеру текущее положение стола относительно балки (линии забивания гвоздей). Поднятие и опускание балки также осуществляется под управлением контроллера в нужных местах положения остановленного стола. Сигналы концевиков, кнопок, датчиков температуры так же приходят на контроллер. Система управления изготовлена на базе промышленного программируемого контроллера Hitachi серии EH-Micro, модель EH-A20DR с модулем расширения входов/выходов EH-A14EDR, платой EH-OB485 и батареей для длительного хранения настроек и архива. В состав системы управления также входит панель оператора Flexem FE4070iE с цветным сенсорным экраном диагональю 7 дюймов, который обеспечивает возможность индикации текущих рабочих значений, возможность записи и изменения настроек и информирование о текущих и аварийных состояниях.
