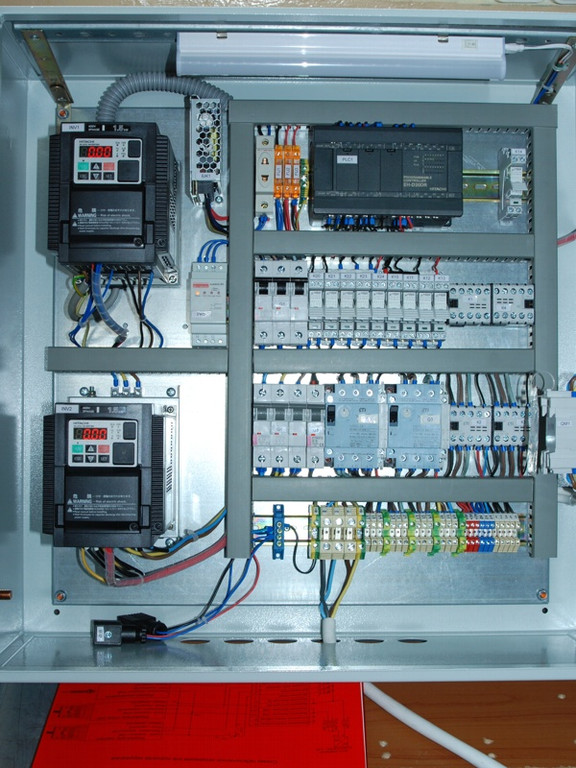

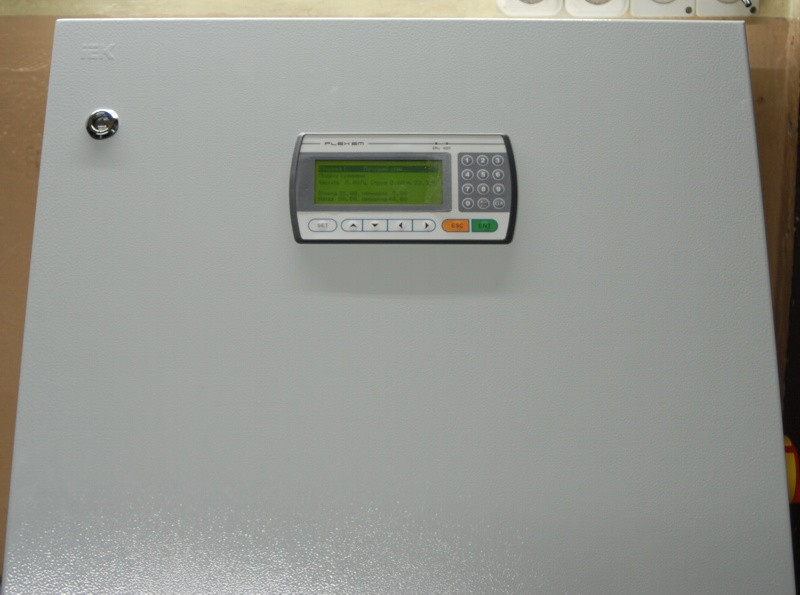

Автоматизация фрезерно-копировального станка для изготовления топорищ (ручек для топора).

Компания ООО "Элтех Украина" предоставляет услуги по автоматизации станков!

Для изготовления деревянных деталей сложной формы существуют специальные фрезерно-копировальные станки. Принцип действия таких деревообрабатывающих станков основан на обработке деталей при помощи фрезерования по шаблону.
Для серийного производства деревянных деталей наиболее подходящими являются модели, приспособленные для одновременной обработки нескольких заготовок.

Заготовки будущих топорищ, а также точный шаблон топорища, фиксируются в пружинных/пневматических зажимах станка в горизонтальном положении. Перпендикулярно по отношению к заготовкам вращаются горизонтальные фрезы специальной конструкции. При вращении деталей, к шаблону прикасается ролик кулисы положения фрез, который отклоняет кулису точно согласно формы шаблона, а фрезы обрабатывают заготовки, таким образом повторяя его форму по окружности. Одновременно каретка с фрезами синхронно продвигается вдоль заготовок, придавая им форму шаблона вдоль всей длинны. Окончательным этапом становится чистовая шлифовка поверхности топорища при помощи шлифовальной ленты, которая обрабатывает поверхность сразу же за фрезами.
