Автоматизация брусореза.

Компания ООО "Элтех Украина" предоставляет услуги по автоматизации станков!

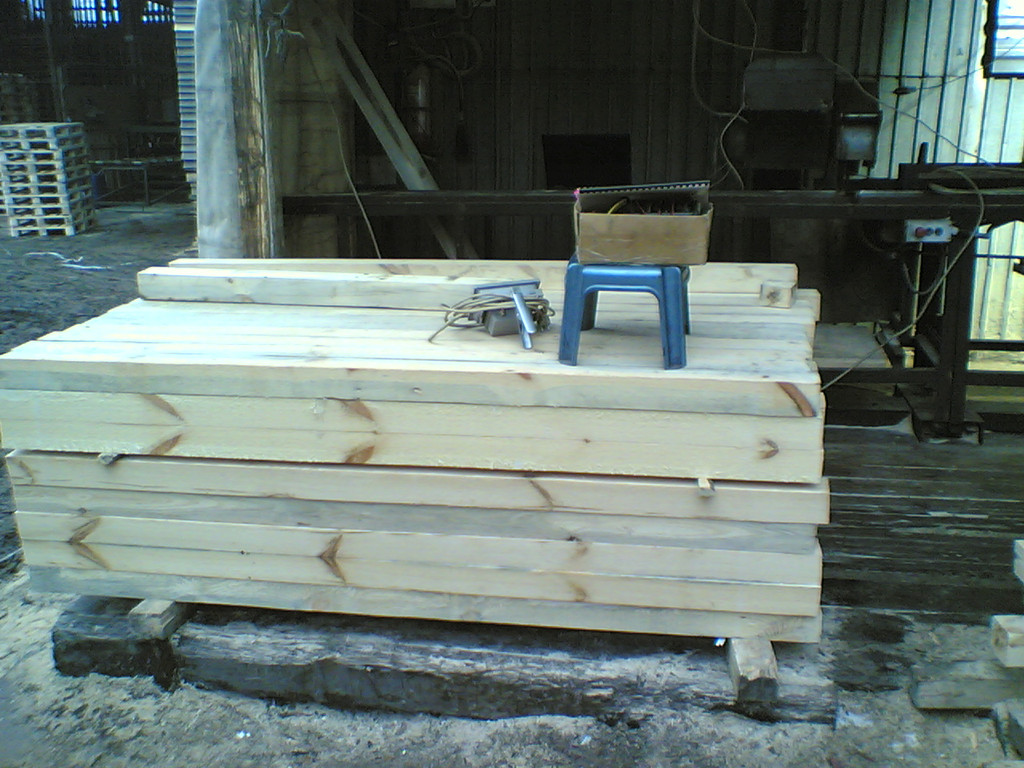

Брусорез – это станок для порезки сплошной деревянной заготовки определенной формы на отрезки (бруски) заданной длины. Автоматизация этого станка увеличивает скорость производства заготовок, обеспечивая точность порезки в определенном диапазоне, увеличивает удобство и безопасность эксплуатации.

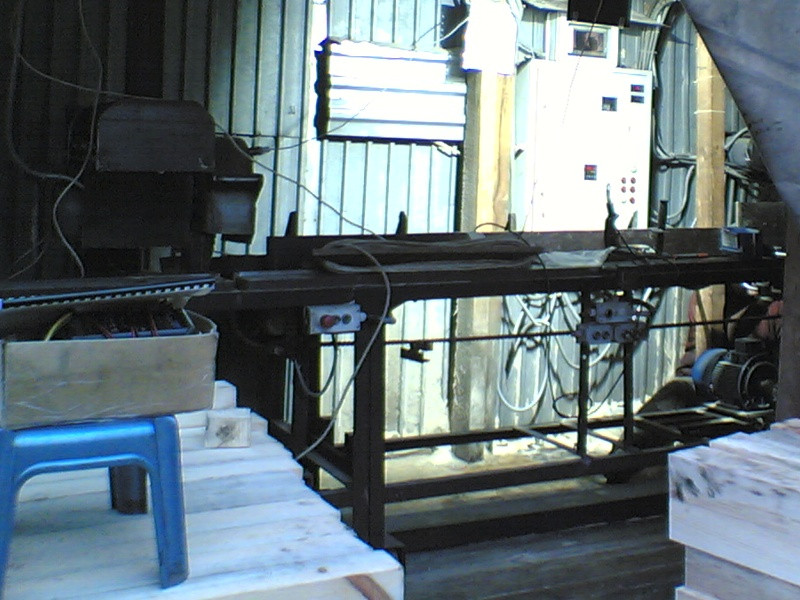

Станок состоит из цепного протяжного механизма с двумя толкающими шипами, приводимого в действие мотором 2.2кВт с редуктором, под управлением преобразователя частоты Hitachi серии WJ200. На валу одной из приводных шестеренок установлен трехфазный энкодер с напряжением питания 24В. Начало бруса контролируется лапкой, которая подает сигнал в момент поступления передней части бруса при приближении его к зоне отреза, запуская процесс измерения длины подаваемого отрезка. Также контролируется нахождение толкающего шипа в опасной зоне отреза с помощью бесконтактного датчика. Отрезной механизм изготовлен из мотора и дисковой пилы, которые смонтированы на поворотном устройстве, приводимом в движение пневмоцилиндром поперек заготовки в моменты его остановки в нужном для отрезания бруса положении. Крайние положения отрезного механизма оснащены бесконтактными датчиками. Система управления изготовлена на базе промышленного программируемого контроллера Hitachi серии EH-Micro, модель EH-D20DR с платой расширения EH-OB485 и батареей для длительного хранения настроек и архива. В состав системы управления также входит панель оператора Flexem с цветным сенсорным экраном диагональю 5 дюймов, которая обеспечивает возможность индикации текущих рабочих значений, возможность записи и изменения настроек, информирование о текущем состоянии и аварийных предупреждениях.
