Система управления механизмом поворота театральной сцены на базе преобразователя частоты Hitachi.

Компания ООО "Элтех Украина" предоставляет услуги по автоматизации!

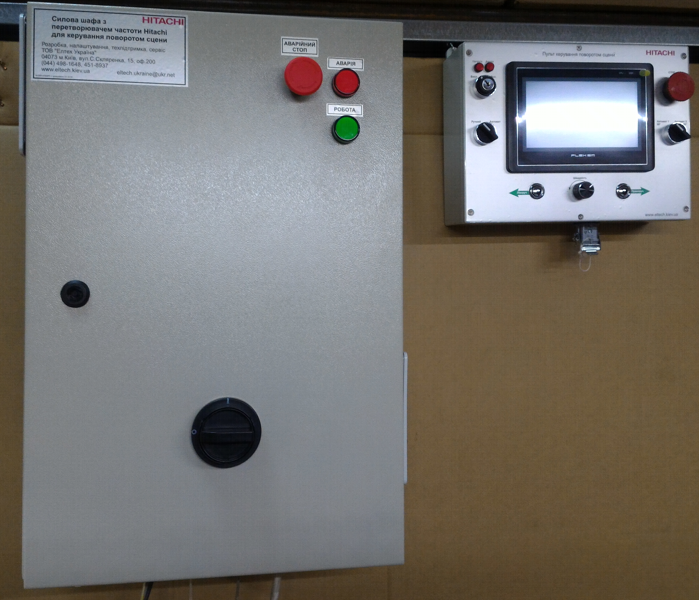

Система управления механизмом поворота театральной сцены состоит из трех основных частей: силовой шкаф, пульт управления и интерфейсный кабель.

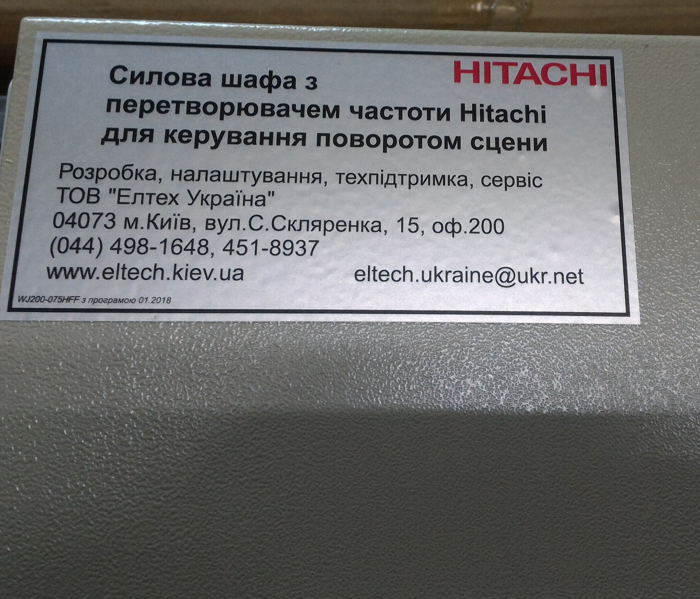

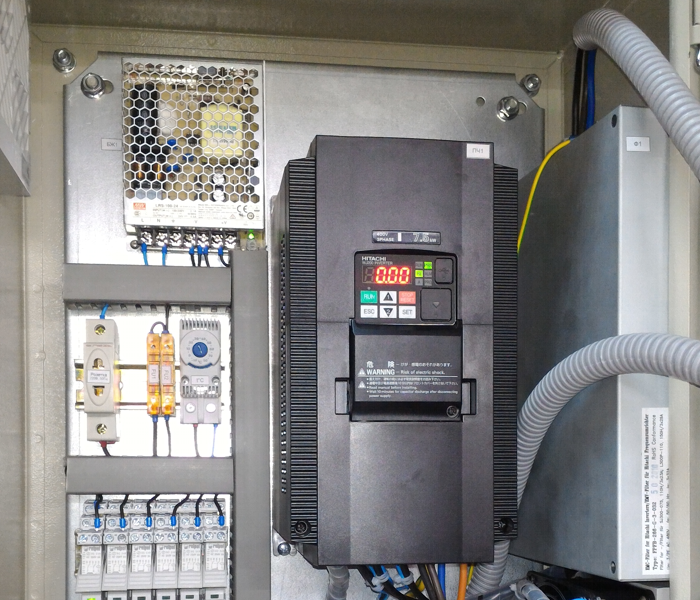

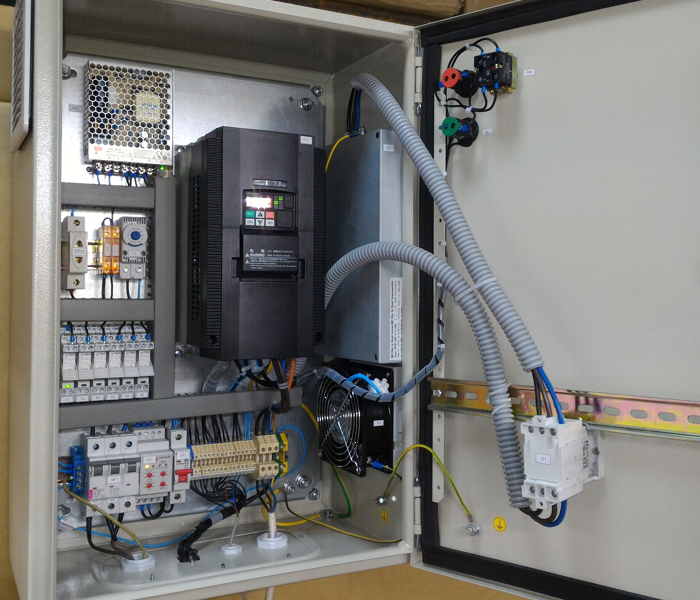

В силовом шкафу расположены силовые и сигнальные клеммные терминалы, автоматические выключатели и предохранители, выключатель питания, преобразователь частоты с настройками и программой, средства защиты, средства охлаждения и промежуточные интерфейсные реле.

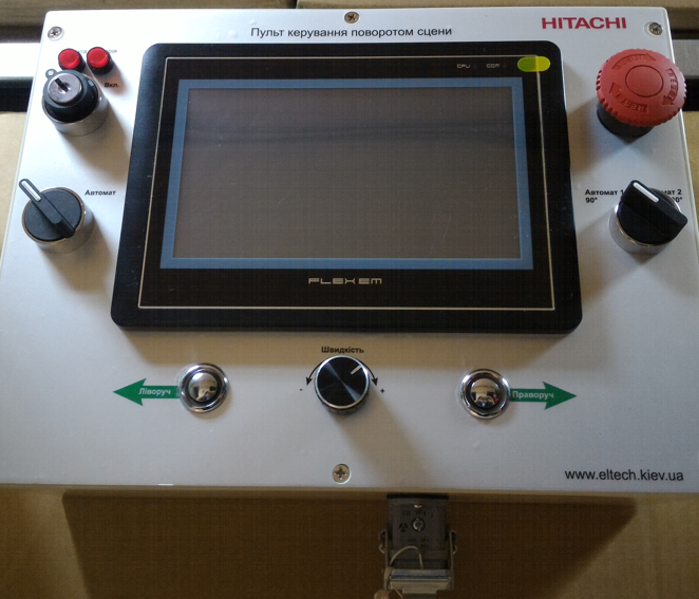

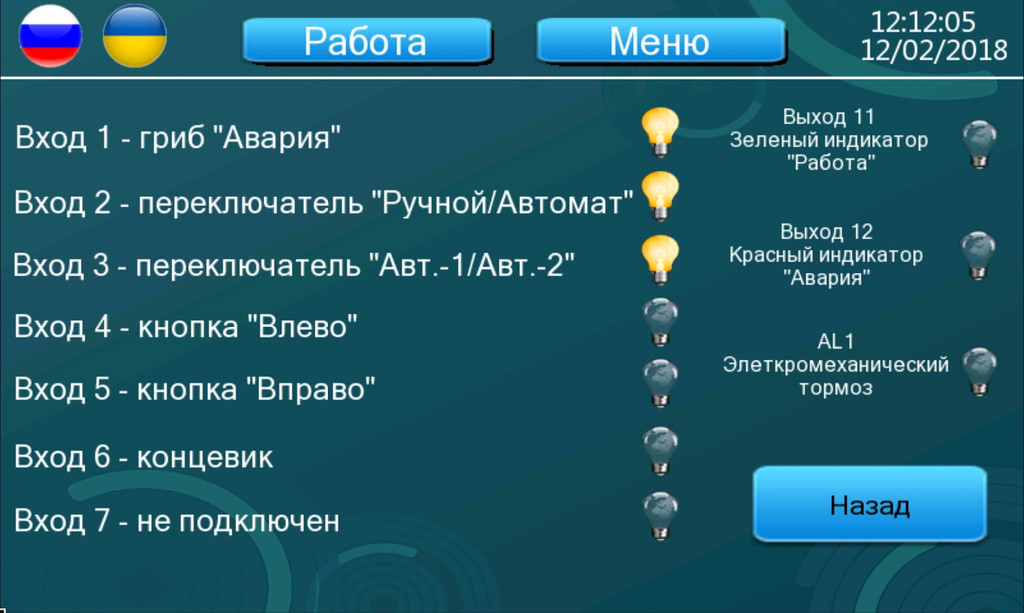

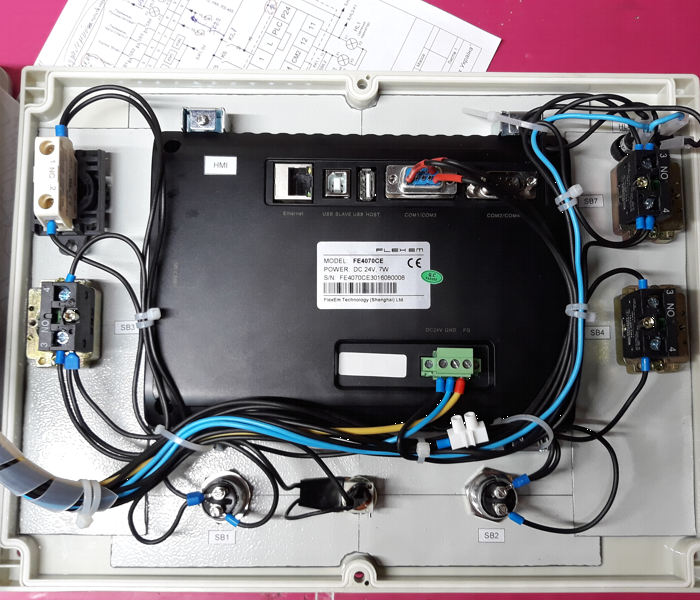

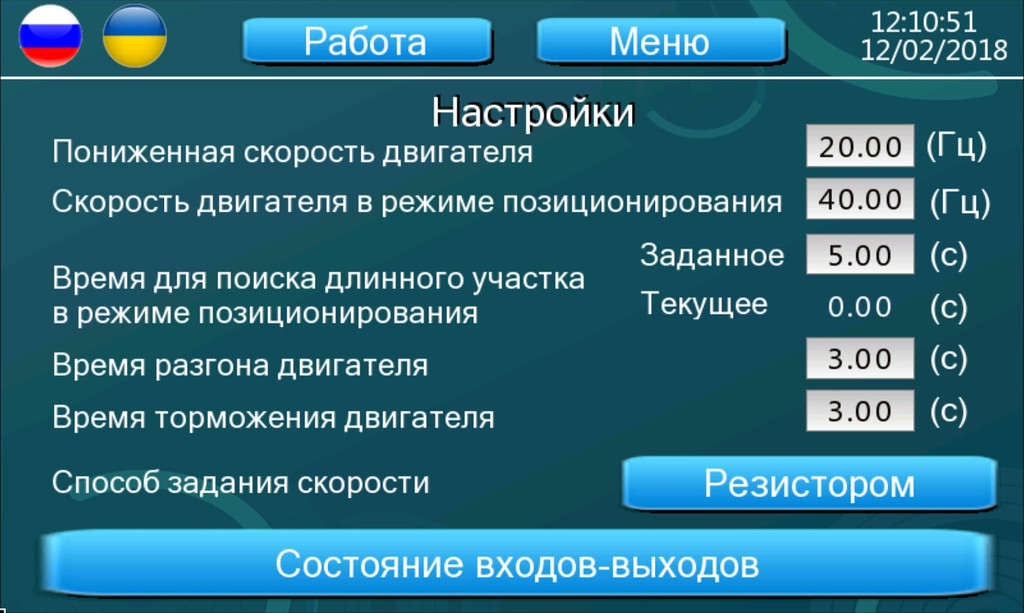

Пульт управления содержит переключатели и кнопки управления и цветной сенсорный дисплей.
Интерфейсный кабель необходим для подключения пульта управления к силовому шкафу для осуществления управления. Без кабеля или без пульта управления процесс управления невозможен.

Управление возможно в ручном режиме и автоматическом режимах. Режим работы выбирается переключателем «Ручной/Автомат».

Для перехода в ручной режим необходимо на пульте управления установить переключатель в положение «Ручной».

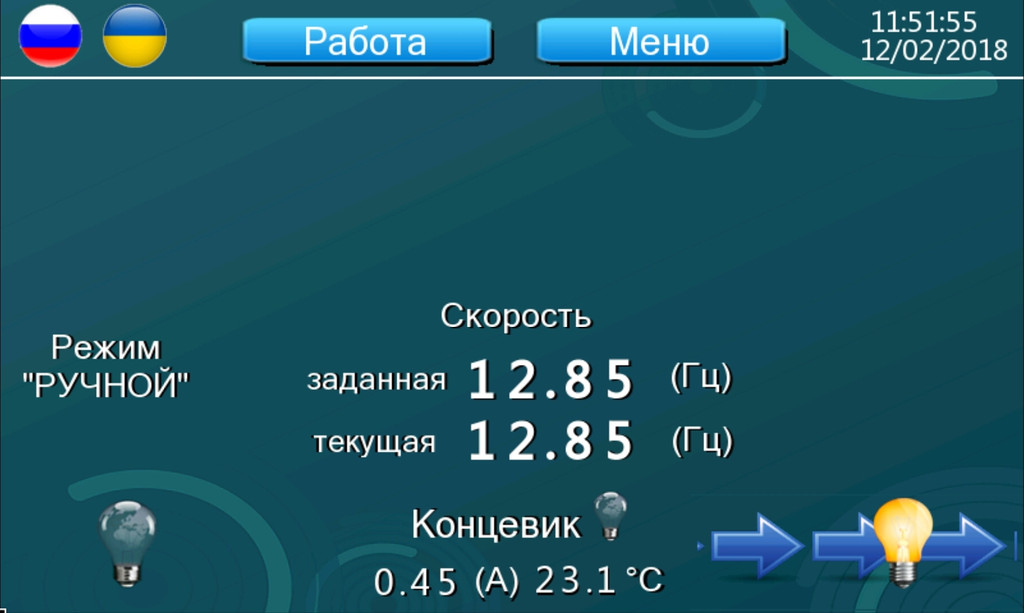

В ручном режиме направление и движение сцены определяется путем нажатия на соответствующую кнопку. Движение будет осуществляться все время пока нажата кнопка. Скорость движения изменяется вращением ручки резистора.

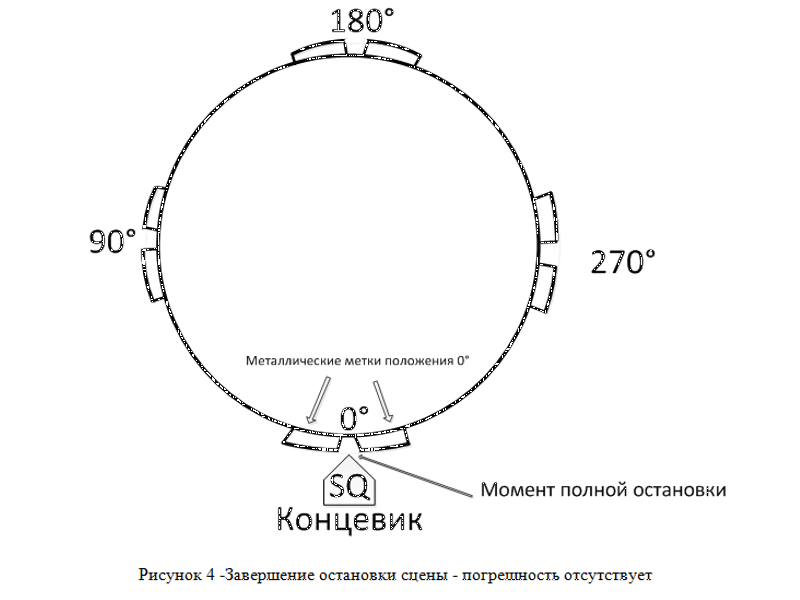

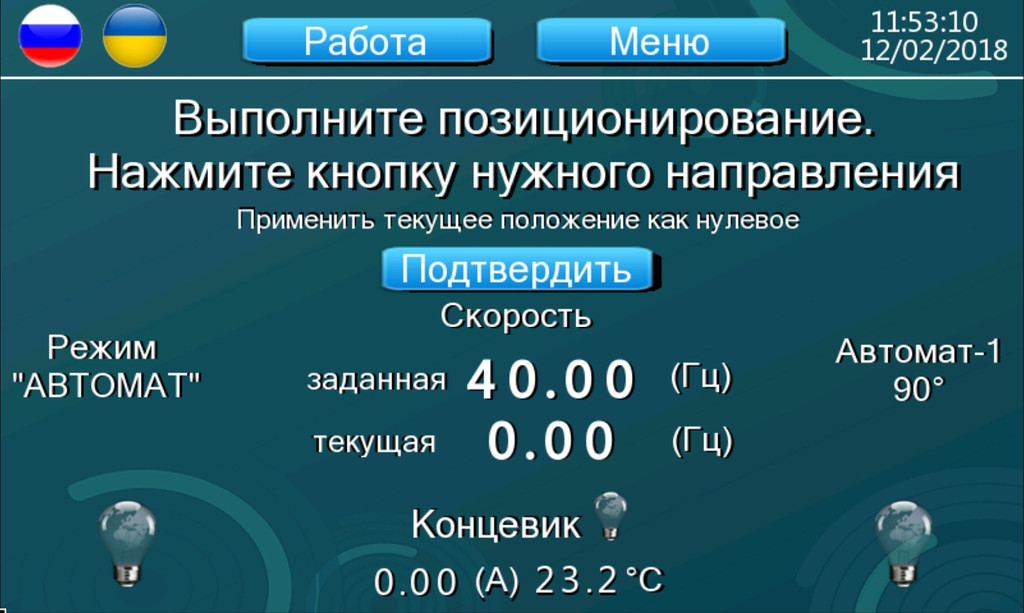

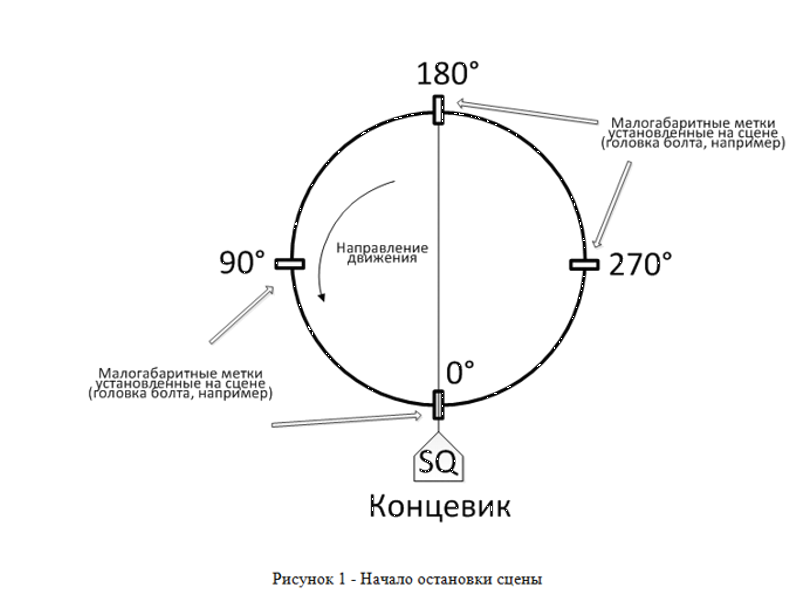

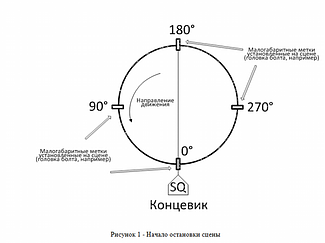

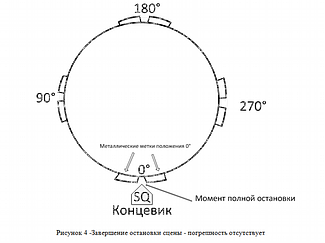

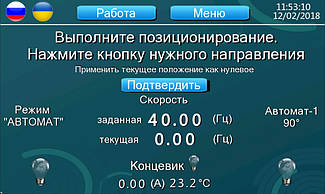

Для перехода в автоматический режим необходимо на пульте управления установить переключатель в положение «Автомат», и выбрать какой именно автоматический режим нужен, Автомат 1 (поворот на 90 градусов) или Автомат 2 (поворот на 180 градусов).
