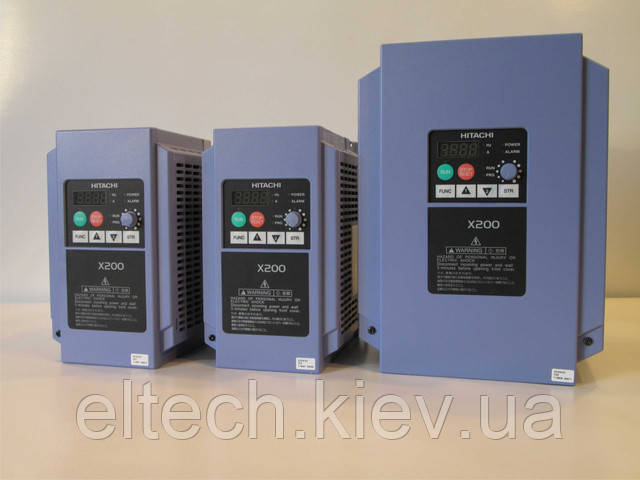

ЗАСТОСУВАННЯ ПЕРЕТВОРЮВАЧІВ ЧАСТОТИ HITACHI У ПРОМИСЛОВОСТІ

ЗАСТОСУВАННЯ ПЕРЕТВОРЮВАЧІВ ЧАСТОТИ HITACHI У ПРОМИСЛОВОСТІ

Підприємство: Броварський міськводоканал, м. Бровари, Київська обл.

Об'єкт управління: міська насосна станція, подача холодної води для побутових споживачів; насос відцентровий Д800-56а УХЛ3.1, Q=740м3/год, Н=48м, n=1450об/хв, М=560кг, N=130кВт, ∆h=5; мотор 4АМУ280М4У2, 3ф, 50Гц, 132кВт, 1485об/хв, ▲ /* – 380/ 660В – 232/134А, КПД95%, cosφ=0.91, клас ізоляції F, М=765кг.

Алгоритм роботи: перетворювач частоти Hitachi (Японія) L300P-1320HFE (380В, 132кВт, 230А) – є керуючим і енергозберігаючим ланкою насосної станції. При спільній роботі з датчиком зворотного зв'язку досягається максимальна ефективність роботи.

Застосований датчик тиску «МЗС», робочим тиском 0...10 атмосфер з струмовим виходом 4...20 мА.

У системі використовуються наступні можливості перетворювача частоти: ПИД – регулятор для підтримки заданого оператором тиску; функція незалежного енергозбереження; відображення актуальних фізичних величин (заданий і поточний тиск, споживана потужність і струм, обороти мотора); попереджувальні сигнали для оператора (наближення до максимальних оборотів, попередження про можливу перевантаження); настроювані і жорсткі захисні функції (обмеження граничного вихідного струму, захист від обриву фаз і ін); кнопка аварійного стопа; оповіщення про власний збої перетворювача.

Робота насосної станції побутового спрямування розподілена на кілька ділянок, як показано на (рис. 1).

У денний час при істотному відборі води потрібно утримувати тиск в магістралі на рівні 6 атмосфер, цю задачу вирішує некерований мотор 325 кВт, включений в мережу 6000В безпосередньо, з насосом, що забезпечує тиск до 6 – 7 атмосфер.

У нічний час відбір води істотно знижується і необхідний тиск в магістралі відповідає приблизно 3.5...4.5 атмосфер. Підтримка тиску в нічний час покладається на перетворювач частоти L300P – 1320HFE з його мотором і насосом (рис. 2).

Перехід з денного режиму на нічний здійснюється так: подається живлення на щит управління насосом 2, на перетворювачі частоти оператор встановлює необхідну тиску і запускає мотор насоса 2, відкривається засувка 2, закривається засувка 1, зупиняється мотор насоса 1.

Поточне значення величини тиску надходить до перетворювача частоти від датчика тиску у вигляді аналогового сигналу. Якщо тиск знижується, то перетворювач збільшує швидкість обертання мотора, а якщо тиск зростає, то перетворювач уповільнює мотор. Зміна швидкості закінчується при стабілізації тиску на рівні, що відповідає заданому.

У сталому нормальному режимі роботи похибка утримання робочої точки тиску становить ± 0.05...0.15 атмосфер.
